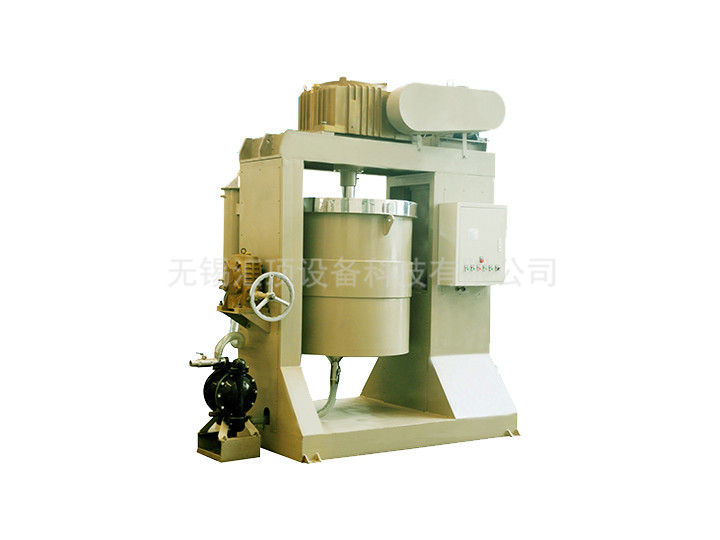

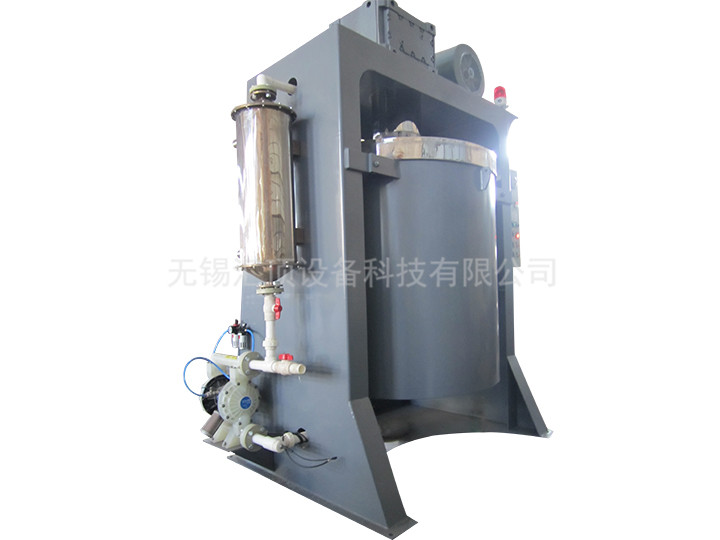

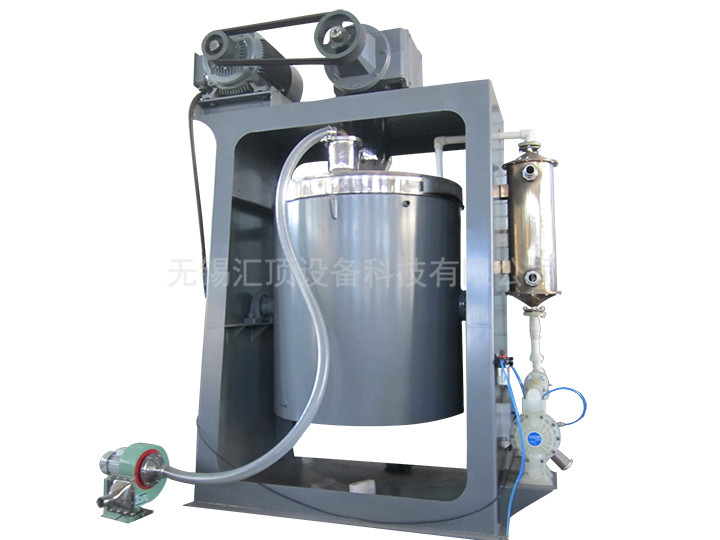

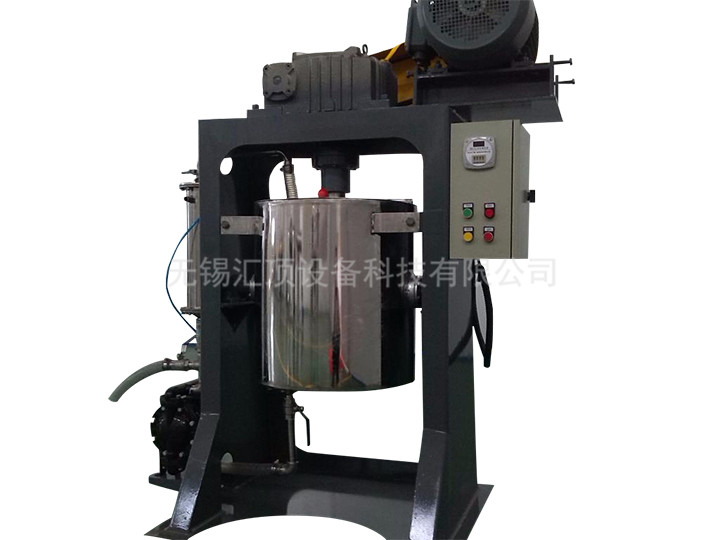

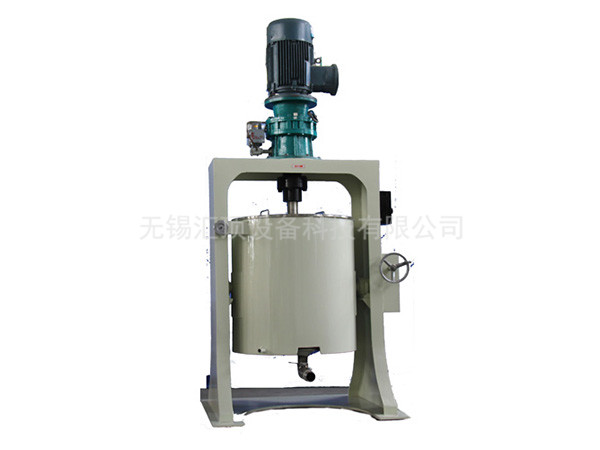

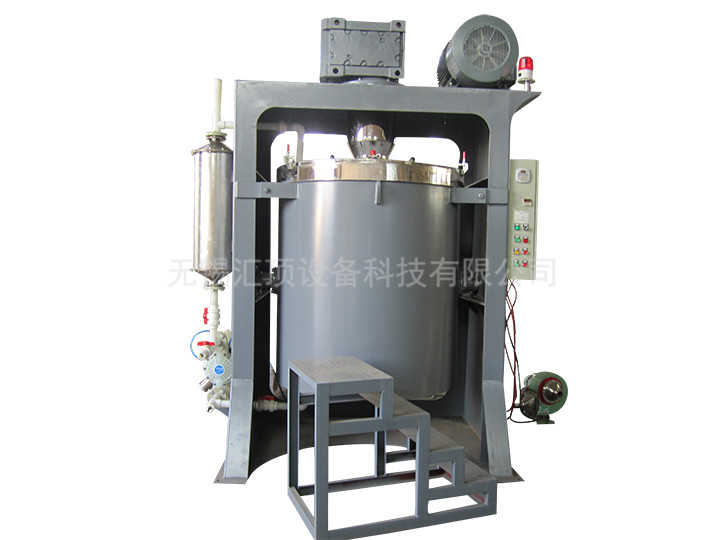

立式球磨機
發布時間:2018-06-06 點擊次數:11649 次
立式球磨機介紹
一種制造微粉的立式球磨機,它是通過電機驅動立式減速機,通過聯軸節,帶動內轉子研磨裝置旋轉,使磨球、磨料、水混合液懸浮研磨。研磨過程中,水、磨料混合液通過循環系統連續循環,直到達到標準。本裝置的特征在于:該內轉子研磨裝置是由若干個沿?cái)嚢栎S螺旋上升的金屬攪棒垂直安裝的。
立式球磨機的工作原理
電動機通過減速機帶動磨盤轉動,同時熱風從進風口進入立磨內,物料從下料口落在磨盤中央,由于離心力作用,物料從磨盤中央向磨盤邊緣移動,經過磨盤上的環形槽時,受到磨輥的碾壓而粉碎,備粉碎的物料繼續向磨盤邊緣移動,直到被風環處的氣流帶走,而大顆粒物料又掉落到磨盤上繼續粉碎。氣流中的物料進過上部的分離器時,在導向葉片的作用下,塑料從錐斗落在磨盤上,細粉隨氣流一齊出磨,被系統的集塵器收集,被收集上的粉料即為力磨磨出的產品。物料在與殼體中氣體接觸的過程中被烘干,達到產品所需的干濕度。通過調節分離器導向風葉的角度(小型立磨不可調)和分離器轉子的轉速,便達到產品所需的粗細度。
主要技術參數
一種制造微粉的立式球磨機,它是通過電機驅動立式減速機,通過聯軸節,帶動內轉子研磨裝置旋轉,使磨球、磨料、水混合液懸浮研磨。研磨過程中,水、磨料混合液通過循環系統連續循環,直到達到標準。本裝置的特征在于:該內轉子研磨裝置是由若干個沿?cái)嚢栎S螺旋上升的金屬攪棒垂直安裝的。
立式球磨機的工作原理
電動機通過減速機帶動磨盤轉動,同時熱風從進風口進入立磨內,物料從下料口落在磨盤中央,由于離心力作用,物料從磨盤中央向磨盤邊緣移動,經過磨盤上的環形槽時,受到磨輥的碾壓而粉碎,備粉碎的物料繼續向磨盤邊緣移動,直到被風環處的氣流帶走,而大顆粒物料又掉落到磨盤上繼續粉碎。氣流中的物料進過上部的分離器時,在導向葉片的作用下,塑料從錐斗落在磨盤上,細粉隨氣流一齊出磨,被系統的集塵器收集,被收集上的粉料即為力磨磨出的產品。物料在與殼體中氣體接觸的過程中被烘干,達到產品所需的干濕度。通過調節分離器導向風葉的角度(小型立磨不可調)和分離器轉子的轉速,便達到產品所需的粗細度。
主要技術參數
型號 | LM-30 | LM-70 | LM-100 | LM-200 | LM-300 | LM-600 | LM-1000 | LM-1500 | LM-2000 |
球磨介質量 (L) |
15 | 35 | 50 | 100 | 150 | 300 | 500 | 750 | 1000 |
標準處理量 (L) |
15 | 35 | 50 | 100 | 150 | 300 | 500 | 750 | 1000 |
驅動功率 (KW) |
3 | 5.5 | 7.5 | 11 | 15 | 22 | 34 | 42 | 55 |
外形尺寸 長*寬*高 |
1.2×0.8×1.3 | 1.5×0.9×1.6 | 1.6×1×1.7 | 1.9×1.1×2 | 2.1×1.2×2.2 | 2.3×1.4×2.5 | 2.5×1.6×2.8 | 2.6×1.7×3 | 2.8×1.8×3.3 |
